Исследование обычного умножения на нашей библиотеке

Запуск производился на Synopsys Design Compiler. Verilog-модуль вида:
module dif_multipliers_12_12 (a,b,out);
	output wire [23:0] out;
	input  wire [11:0] a,b;
	assign out=a*b;
endmodule
Использовалась библиотека: NangateOpenCellLibrary_typical_conditional_nldm.lib

Скрипт для запуска:
analyze -f verilog dif_multipliers_12_12.v
elaborate dif_multipliers_12_12
uniquify
current_design dif_multipliers_12_12
check_design
set_load [load_of [get_lib_pins NangateOpenCellLibrary/INV_X4/A]] [all_outputs]
set_driving_cell -lib_cell DFFRS_X2 -library NangateOpenCellLibrary -pin Q  [all_inputs]
set_max_delay -to [all_outputs] 0
set_max_area 0
compile
report_timing -significant_digits 6 > timing_dif_multipliers_12_12.rpt
report_area > area_dif_multipliers_12_12.rpt
report_power -analysis_effort high > power_dif_multipliers_12_12.rpt
remove_design

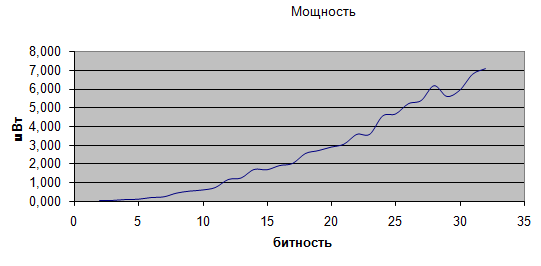

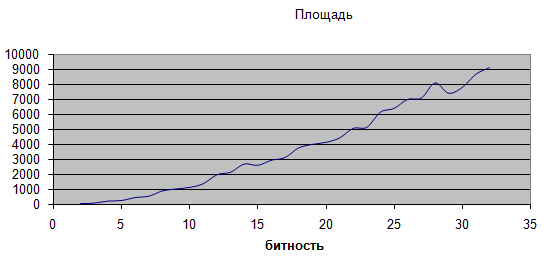

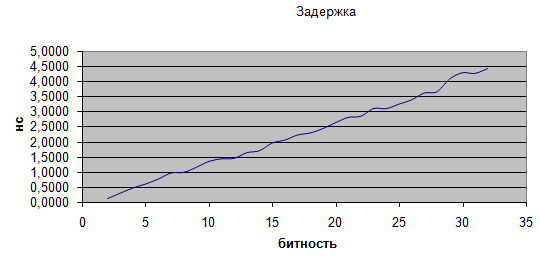

Результаты

Скачать Excel-файл с численными данными
